DPL-500多功能制粒包衣機工程─【科龍干燥】

文章詳情

一、 工程概述
　北京英惠爾生物技術有限公司在參觀完常州科龍公司的多功能制粒包衣機以及了解相關公司情況后于2016-5-3定制了1臺DPL-500多功能制粒包衣機

二、 設備主要技術參數

1、型號：DPL-500;

2、^大工作容積：底噴：1600L,

3、溫度范圍：室溫～120℃（自動調節）；

4、蒸汽耗量：～650kg/h；

5、每批生產能力：底噴300～500 kg/批。

6、物料收得率：≥99％。

7、風機：功率45kw，風量8000m³/h,風壓9000pa。

8、壓縮空氣耗量：3.0 m³/min，壓力0.4-0.6Mpa。

9、蠕動泵功率：0.3kw。

10、設備重量：6500kg。

11、設備安裝高度：～5.2m

12、出料方式：氣流輸送吸料，余料采用搖臂傾斜清料。

設備描述：

1、集干燥、混合、制粒、包衣與一機內完成，整個操作過程在密閉容器內完成，無粉塵飛揚。

2、流化床流化網板采用國內^先進的三層席形交叉編制網板，透氣性好，物料不下漏。

3、筒體采用兩室間隔清灰抖袋，左右自動連續工作。布袋采用抗靜電無紡布制造。

4、空氣過濾系統采用初、中、亞高效過濾，達到10萬級空氣凈化，符合GMP規范要求。

5、霧化系統采用本廠特制的三流體噴槍，霧化均勻，制粒效果好。

6、設備材質采用SUS304優質不銹鋼鋼板，內外壁均進行拋光處理，焊接部分均采用圓弧過渡，無死角，便于清灰，符合GMP規范要求。

7、引風機底部采用風機減振器，風機進口端裝有軟連接，同時將之與主機隔離安裝，噪音≤75d(B),符合GMP規范要求。

8、控制系統采用PLC可編程控制，自動控制進口溫度技術，采用中文觸摸式顯示屏，實現智能化控制，設有互鎖功能，因此不會產生誤操作。

9、設備設有底噴包衣裝置，從而實現一機多用。

底噴原理：

   底噴工作原理：一個圓錐形的物料槽，料槽內部裝有一個兩邊開口的圓柱形隔圈，料槽底部裝有不同開口狀態的篩板以分配隔圈內及隔圈外的氣流狀態。開口面積大的地方位于隔圈的正下方，這樣流化的空氣大部分通向這一部位，有足夠的氣流保證物料能順暢的從隔圈外流向隔圈內，隔圈內的物料由于進風氣流的推力自擴展室內運動，當物料自身重力克服了越來越強的推力后，落入隔圈外形成了一個循環的流動狀態。

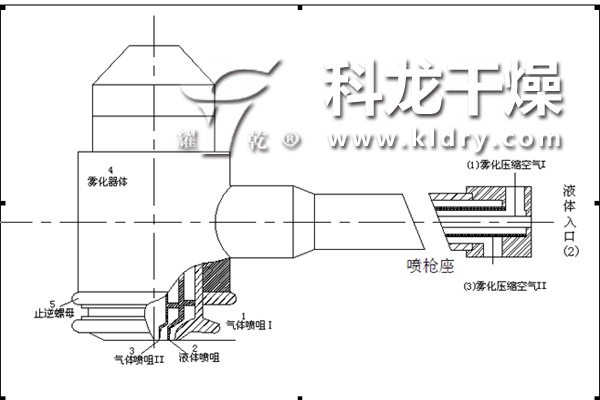

三流式霧化器結構示意圖

                                            多功能制粒/包衣機底噴方式工作原理圖

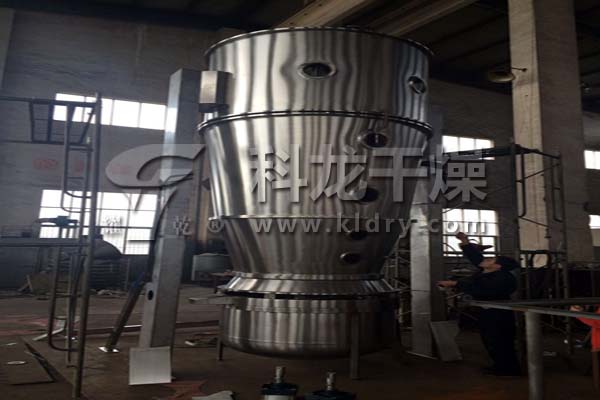

現場制作完成圖
